Gæðaskoðunarbúnaður
Framleiðslugólf í RFID-framleiðslu lenda alls staðar í sama vandamálinu. Tíu þúsund merkimiðar fara af línunni, eru sendar og þremur vikum síðar hringir viðskiptavinurinn vegna þess að átta prósent þeirra munu ekki lesa á sviði. Merkin prófuðu fínt á tengistöðinni. Þeir prófuðu fínt eftir lagskiptingu. Einhvers staðar á milli verksmiðjunnar og vörugeymsluhillunnar fór eitthvað úrskeiðis. Þetta er ástæðan fyrir því að-lokaskoðun á-línu er til staðar og hvers vegna fjárfestingin í greiningarbúnaði skilar sér upp innan nokkurra mánaða frá uppsetningu.

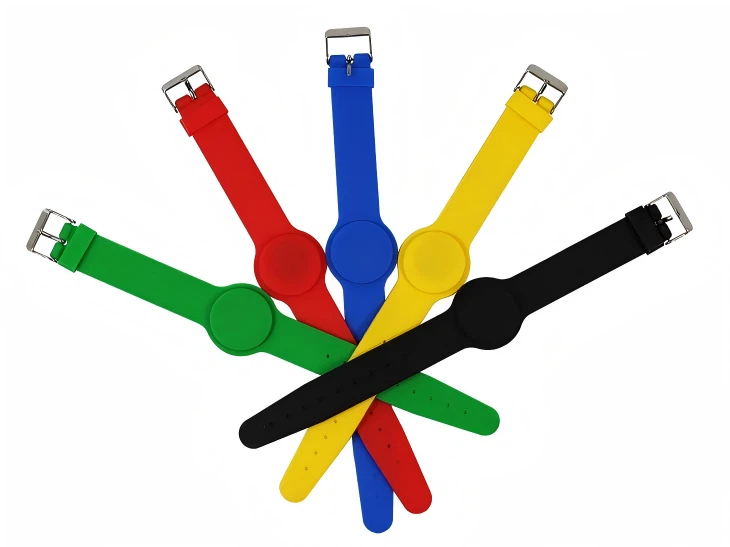

Framleiðslustöð Syntek rekur sérstakar skoðunarstöðvar eftir hvert stórt vinnsluþrep. Mikilvæga hliðið situr við lokasamsetningu, þar sem fullunnin merki í lyklaborðshúsum þeirra eða armbandshlífum fara í gegnum RF sannprófun áður en þau snerta umbúðir. Búnaðurinn höndlar bæði tíðnisviðin sem eru algeng í viðskiptalegum notum. UHF merki sem starfa á 860-960MHz sviðinu fylgja EPC Global Gen2 siðareglum, formlega birt sem ISO 18000-6C. HF merki á 13,56MHz skiptast í tvær samskiptareglur eftir kröfum forrita, þar sem greiðslu- og aðgangsstýring notar venjulega ISO 14443 og aðfangakeðjuforrit sem keyra ISO 15693.
Hagnýta áskorunin er sú að RF frammistaða breytist eftir hjúpun. Innlegg les fullkomlega á spólunni. Sama innleggið sem er þrýst inn í ABS-plast eða ofmótað með sílikoni getur stillt um 15MHz eða meira. Rafmagnseiginleikar húsefnisins breyta loftnetsómuninni. Þykkari hús auka bilið á milli flísar og lesaraloftnets, sem dregur úr skilvirkni tengisins. Þessi áhrif eru fyrirsjáanleg en ekki einsleit í framleiðslulotum. Efnisbirgðir breyta samsetningu. Hitastig í innspýtingu sveiflast á milli morgun- og síðdegisvakta. Eina leiðin til að ná frávikum er að prófa hverja einingu.
Greiningarbúnaður á aðstöðunni spyr hvert merki með kvarðaðri RF orku og mælir svörunina. Merkið annað hvort virkjar og svarar með auðkenni sínu, eða það mistekst. Tvöfaldur passa-röðun meðhöndla augljósa galla. Gagnlegri gögn koma frá þröskuldsprófun, þar sem búnaðurinn ákvarðar lágmarksafl
Afköst skoðunarbúnaðar eru mismunandi eftir því hversu flókin próf eru. Einföld viðveruathugun, sem staðfestir að merkið svarar við nafnstyrk, tekur millisekúndur á hverja einingu. Full lýsing, þar á meðal tíðnissóp, næmismælingar yfir marga punkta og sannprófun á minni lengir lotutímann verulega. Framleiðsluumhverfi jafnvægi prófunardýpt á móti línuhraða. Sameiginlega uppsetningin keyrir viðveruathugun ásamt TID-lestri ásamt einni-tíðninæmismælingu, sem nær upp á milli tíu þúsund og fimmtán þúsund einingum á klukkustund, allt eftir merkishæð á símafyrirtækinu.
"TID lesturinn þjónar ákveðnum tilgangi umfram einfalda sannprófun. Merki auðkennisminni inniheldur verksmiðju-forritaðan kóða sem auðkennir flísaframleiðandann og líkanið. Þessum gögnum er ekki hægt að breyta eftir flísaframleiðslu. Skráning á TID samhliða prófunarniðurstöðum skapar rekjanleika frá fullunninni vöru aftur í sílikonlotu. Þegar bilanir á vettvangi safnast í kringum ákveðin TID svið getur gæðateymið einangrað framleiðsluteymið án endurheimtar. 2012 innköllun sem hafði áhrif á ákveðin RFID forrit í smásölu sýndi fram á kostnaðinn við lélegan rekjanleika, þar sem milljónir merkja voru dregnar úr dreifingu vegna þess að einangrun lotu var ómöguleg.“
UHF prófun fjallar um samræmi við samskiptareglur samhliða rafframmistöðu. Gen2 forskriftin skilgreinir tímasetningarglugga, mótunarkóðun og skipunarraðir sem lesendur og merki verða að fylgja. Merki með rétta tíðnisvörun en ranga hegðun vélbúnaðar mun mistakast með hléum í fjöl-merkjaumhverfi. Uppgötvunarbúnaður keyrir styttar samskiptareglur til að sannreyna meðhöndlun skipana. Merki sem tekst ekki að eintaka almennilega við þéttar yfirheyrslur lesenda verða merkt óháð aflnæmistölum þeirra.
HF próf fylgja mismunandi verklagsreglum sem endurspegla styttra lestrarsvið og mismunandi notkunartilvik. Aðgangsstýringarmerki þurfa venjulega áreiðanlega lestur á fjarlægðum undir tíu sentímetrum. Mikilvæga færibreytan er ekki hámarkssvið heldur samkvæmni virkjunar við fyrirhugaða notkunarfjarlægð. Prófunarbúnaður staðsetur merkimiðann á tilteknum eyðum frá tengiloftnetinu og staðfestir svörun þvert yfir vikmörkin. Kort og lyklaborðar sem standast RF prófun halda áfram að sannprófa prentuð eða kóðuð gögn, sem staðfesta að sjónræna raðnúmerið passi við rafræna auðkennið sem er geymt í flísaminni.
Hafna hraða mælingar straumar aftur inn í vinnslustjórnun. Skoðunarstöðin býr til gögn en gildið kemur frá greiningu. Snúningsvél sem rekur út fyrir umburðarlyndi kemur fram sem smám saman vaxandi höfnunartíðni á tiltekinni framleiðslulínu áður en frávikið verður nógu alvarlegt til að kalla fram viðvörun búnaðar. Með því að tengja höfnun við færibreytur í andstreymisferli er hægt að bera kennsl á orsakir hraðar en að bíða eftir kvörtunum viðskiptavina. Rekstrarteymið fer yfir vikulegar samantektir og rannsakar hvaða vöruflokk sem er sem sýnir höfnunartíðni yfir sögulegum grunnlínum. Kísill úlnliðsbönd eru með hærri grunnlínutíðni en stífar ABS vörur vegna þess að sveigjanlegt undirlag leggur áherslu á vírbindingar við meðhöndlun. Búist er við þessu. Skyndileg hækkun fyrir ofan þá grunnlínu gefur til kynna ferlivandamál sem þarfnast inngrips.
Búnaðarfjárfestingin endurspeglar grunnútreikning. Skil á velli kosta meira en höfnun frá verksmiðju. Merki sem er veiddur við skoðun kostar efnisverð auk ruslameðferðar. Merki sem bilar á vef viðskiptavina kostar vöruflutninga, vinnu, tjón á sambandi og hugsanlegar samningssektir. Stór smásöluáætlanir tilgreina komandi gæðastig í hlutum á milljón. Að uppfylla þessar forskriftir án skoðunar myndi krefjast ferlistýringar sem er langt umfram kostnað við prófunarbúnað. Skoðunarstöðin er ódýrari en fullkomnun.
